真空储存柜
来源： | 发布时间：2021-10-30 |
真空储存柜设计原理和用途
真空储存柜主要用于储存金属材料、通过负压真空隔绝氧气、水蒸气、二氧化碳、灰尘等有害物质，避免工件氧化和沾污。经过存贮的产品可防止氧化、变色、褐变、受潮、可保质等，本品还可用于真空脱泡、除气等作用，可在真空灌胶消气泡的工艺过程中应用。真空储存柜适用于各类化工原料、贵重金属、金属粉末、电子产品（半导体、电路板、电子成品、芯片、电池板、电池片、电子元器件、高级金属制品、厌氧产品、易氧化产品等）及机金属加工件。
成都真空储存柜生产厂家信息推荐
厂家名称：成都新德南光机械设备有限公司。
厂家地址：四川省成都市武侯区逸都路29号。
厂家联系人：文宽。
厂家联系电话：13540650355。该厂家位于四川成都，多地有驻外办事处，可面向全国各大企业提供真空储存柜相关产品的定制和维修。
真空储存柜主要技术参数（成都新德南光机械设备有限公司内部资料）
1、真空室数量 | 3套 |
2、单个真空室容积 | 600×700×300mm（宽×深×高） |
3、真空室极限压强 | ＜1 Pa 空载 |
4、漏气率 | ≤10 Pa/24h |
5、达到极限真空度时间 | ≤25min |
6、载重 | 每个托盘承载230kg |
7、电力 | 三相四线制380/50HZ，2.0KVA |

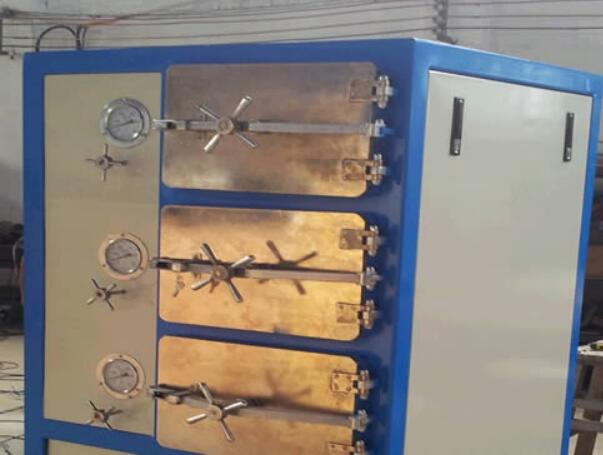

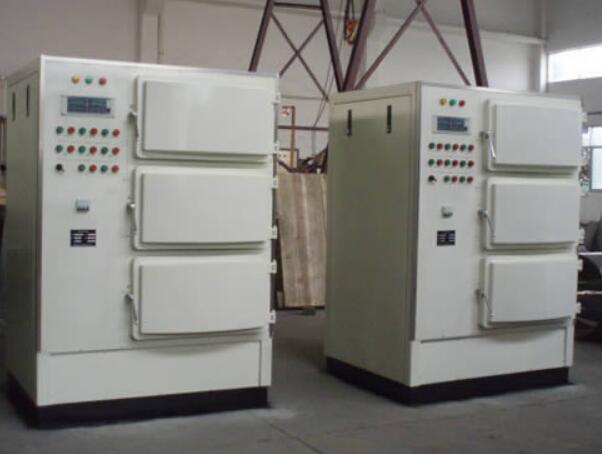

真空储存柜结构
本设备由真空室、真空系统和电气控制部分组成。
相关阅读
真空室从内到外由室体、门和托盘组成。3.1.1、 真空室体材质为不锈钢，厚度为6mm,室体外部加加强筋,开门方向可由用户自定,室体容积为600×700×300mm（宽×深×高），分为上中下三室。室体腔内下部装有托盘轨道及防滑装置。
3.1.2、 门的材质为不锈钢,门和室体间用铰链连接,用门扣压紧;门和室体间有氟橡胶密封条。
3.1.3、每个室体内有一托盘,材质为不锈钢,每个托盘承载230kg,托盘下有轨道。
3.2 真空系统（见真空系统图）
真空系统由2XZ-15D直联泵、GDC-40KF高真空电磁挡板直通阀、GDC高真空电磁放气阀、室体、规管、不锈钢管道组成。配一台数显真空计 （105~1×10-1Pa）。可三路巡检。
3.3 电气控制部分
控制面板上装有数显真空计，操作控制按扭。
操作控制系统：由信号传感器，柜内控制器件（包括空气开关，交流接触器，继电器，直流电源，接线端子等），面板控制器件（包括指示灯，按钮）等器件组成。通过操作控制系统,用户可根据需要对泵,各阀进行操作。此设备可自动工作状态，保证产品一致处于设定的真空状态下储存。
